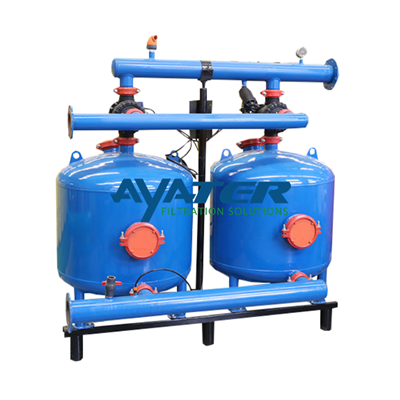

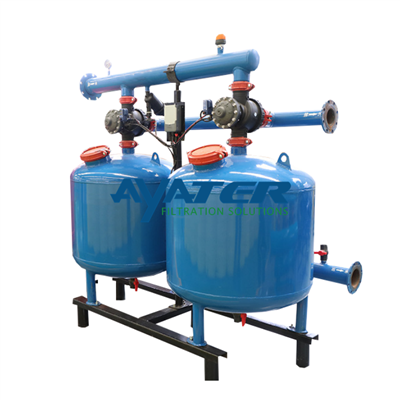

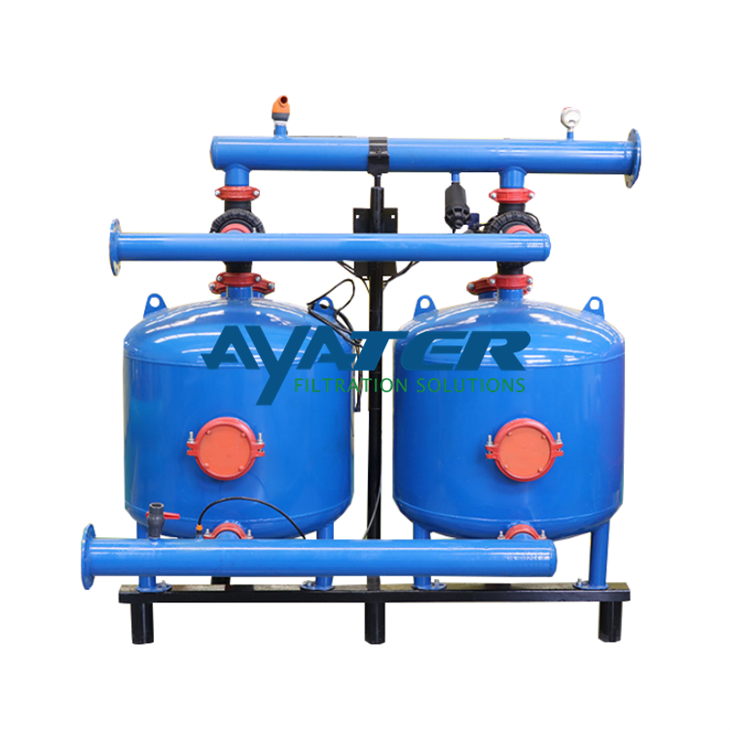

Tanc de filtre de sorra de quars

El dipòsit de filtre de sorra de quars utilitza principalment sorra de quars com a material de filtre per a la filtració, i les impureses de l'aigua s'intercepten quan l'aigua bruta passa a través del material de filtre de sorra de quars, per aconseguir el propòsit de la filtració. Requereix un rentat a contracors regular, i els filtres de sorra dobles o múltiples també poden proporcionar aigua ininterrompuda al sistema al mateix temps durant el procés de rentat. Té les característiques d'estructura senzilla, gran flux de processament, menys temps de reacció, alta eficiència de filtració, baixa resistència, funcionament i manteniment convenients.

1.Cilindre: compost principalment per capçal superior + secció recta + capçal inferior.

2. Distribuïdor d'aigua: utilitzant majoritàriament tipus de canonada perforada, part de l'augment de la malla de falca per evitar el rentat a contracor dels materials corrents, de manera que l'aigua a filtrar es pugui distribuir uniformement a la capa d'embalatge fins i tot en condicions de gran cabal, per evitar l'impacte sobre la capa de material de filtre causada per desnivells, afectant l'efecte de filtració.

3.Collector d'aigua: compost per placa perforada + tap de filtre.

4.Vàlvula d'escapament: s'utilitza per a l'efecte d'escapament de la secció inicial de l'aigua d'entrada de l'equip.

5.Entrada: hi ha dues entrades al filtre, superior i inferior, que és convenient per instal·lar i substituir el distribuïdor d'aigua i la tapa del filtre, el forat superior es pot utilitzar per observar i afegir material de filtre, i el forat inferior es pot utilitzar per al buidatge i manteniment.

6.Pipeline: utilitzant el tipus penjat extern, les canonades d'entrada i sortida i les canonades d'entrada i sortida de contrarentat es disposen a la paret exterior del cilindre.
