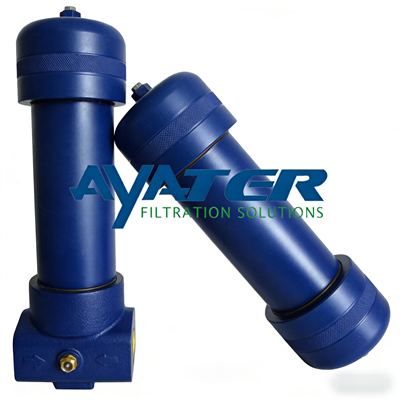

Elements de filtre hidràulic d'alta pressió de la sèrie UH310

La sèrie UH310 ofereix un rendiment constant en condicions de flux cíclic. A continuació es mostren les especificacions completes per a la sèrie de reemplaçament Ayater UH310:

La caiguda de pressió de l'habitatge és directament proporcional a la gravetat específica.Caiguda de pressió de l'element



Elements de filtre de la sèrie 310: bard/1000 L/min (psid/US gpm)

Codi de longitud	AZ	AP	AN	AS	AT
08	085.52 (0.302)	2.30 (0.126)	1.82 (0.100)	1.32 (0.072)	0.82 (0.045)
13	3.31 (0.182)	1.38 (0.076)	1.09 (0.060)	0.79 (0.043)	0.49 (0.027)
20	2.18 (0.120)	0.91 (0.050)	0.72 (0.040)	0.52 (0.029)	0.33 (0.018)
40	1.10 (0.060)	0.46 (0.025)	0.36 (0.020)	0.26 (0.014)	0.16 (0.009)

Multipliqueu el factor temps de cabal real a la taula següent per determinar la caiguda de pressió amb fluid a 32 cSt (150 SUS), 0,9 SG Corregiu per a altres fluids multiplicant la nova viscositat en cSt/32 (SUS/150) x nou SG/0,9. Nota: els factors són per 1000 L/min i per 1 gpm dels EUA

Càlcul ΔP de la mostra

Carcassa de 13" de llargada de la sèrie UH310 amb ports de brida dividits G24 (1 1/2"SAE)) amb suports de qualitat AN. Condicions de funcionament Caudal 300 L/min utilitzant un fluid hidràulic de 50 cSt i pes específic (sg) 1.2.
Filtre total ΔP
= Carcassa ΔP + element ΔP
= (0,33 x 1,2/0,9) bard (habitatge)
+ ((300 x 1,09/1000) x 50/32 x 1,2/0,9) barda (element)
= 0.44 (habitatge) + 0.68 bard (element)
= 1.12 barda (16,2 psid)



Mitjans-resistents a l'estrès (SRT):Els nostres suports estan dissenyats per resistir l'agrupament de plecs i la fatiga, mantenint una alta estabilitat beta fins i tot durant els arrencades en fred i els augments de pressió{0}altes.

Protecció de descàrregues electrostàtiques (ESD):ElUH310La sèrie incorpora una malla anti-estàtica per evitar l'acumulació d'espurnes i vernís, protegint la química de l'oli i les vàlvules electròniques sensibles.

Capacitat de retenció de brutícia millorada:L'estructura especialitzada de porus afilats permet una filtració de llit-profund, allargant significativament el temps entre canvis de filtre en comparació amb els elements plisats estàndard.

Integritat del segellat:Compta amb un disseny d'extrem-unit d'alta{0}}integritat per garantir un rendiment de derivació zero- sota la màxima pressió diferencial.

La sèrie Ayater UH310 està dissenyada per adaptar-se directament a les configuracions següents:

UH310H(Col·lapse alt per a carcasses sense -bypass)

UH310Z(Colapse estàndard per a carcasses de derivació)

Longituds comunes:04, 08, 13, 20, 40 polzades(p. ex., UH310H20Z)

Informació de comanda / números de peça

Per a instal·lacions noves, seleccioneu un número de peça complet de cada secció següent

Secció 1P/N de l'habitatge: UH310[Taula A] [Taula B]

Nota: Les carcasses dels filtres Pall Athalon es subministren sense elements filtrants ni dispositius d'advertència. No feu servir mai el filtre tret que hi hagi un element de filtre instal·lat i tots els ports del dispositiu d'advertència estiguin segellats.

Nota: Z indica que els segells de fluorocarboni són estàndard. Hi ha altres opcions disponibles; contacteu amb Ayater. El P/N de la carcassa designa el port indicador equipat amb un tap d'enviament de plàstic.
